軍用無人機 PCB 設計：重要組件、製造挑戰與可靠性設計

當戰場走向數位化，PCB 成為制空關鍵

無人機已成為現代軍事行動的核心載具，承擔打擊、情蒐、電戰與補給等多重任務。而決定其任務成敗的關鍵，正是印刷電路板 (PCB)，它必須在極端溫差、震動衝擊與電磁干擾下持續穩定運作，品質直接關乎任務存亡與人員安全。

精印股份有限公司深耕台灣電路板製造逾 35 年，持有 ISO9001、UL、RoHS 等國際認證，專為軍工級應用提供嚴謹可靠的在地化製造支持。

一、PCB 板與軍用無人機的關係：從載具到智慧終端

電路板如何整合無人機的三大核心系統

一架現代軍用無人機本質上是一個高度整合的飛行電腦。PCB 在其中扮演整合動力控制、導航定位與通訊系統的重要平台角色，確保每一個指令從地面站發出後，能夠在毫秒級的時間內被正確執行。

• 動力系統：電路板負責調節馬達驅動電流，控制每顆旋翼的轉速，實現精準姿態。
• 導航系統：透過 GPS、IMU 等感測器的訊號整合，PCB 持續計算飛行器的位置、速度與姿態。
• 通訊系統：RF 模組與衛星鏈路依賴電路板上的高頻傳輸路徑，確保指令與回傳影像的低延遲傳輸。

軍用等級 vs. 消費級：極低故障容忍度

一般消費級無人機 (如航拍機) 的 PCB 設計追求的是成本最佳化；而軍用等級的電路板，追求的是絕對可靠性。消費級設備允許偶發性的訊號中斷或重新開機；軍用場景則必須達成「高可用性要求」，任何一次訊號失效，都可能導致無人機失聯、任務中止，甚至機體損毀。

此外，在電子戰環境下，敵方干擾源可能對無人機發射高強度電磁波，試圖癱瘓其飛控系統。高品質的軍用 PCB 必須具備卓越的抗電磁干擾 (EMI) 能力，透過精準的阻抗匹配設計與接地規劃，確保無人機在強干擾環境下仍能穩定執行任務。

二、無人機 PCB 的核心組件與子系統功能

軍用無人機的電路板設計遠比外觀複雜，其內部整合了多個高度專業化的子系統。以下依功能分類說明：

• 大腦系統 (FCU / MCU)：決策核心負責處理感測器數據並輸出控制指令。
  精印優勢：透過精密電路設計，確保微秒級數據傳輸不延遲。
• 動力控制 (ESC / PDB)：能量分配驅動馬達並管理高電流運作。
  技術重點：採用厚銅製程與高耐熱材料，支撐 50A 以上的高負載電流。
• 導航定位 (GPS / IMU)：空間感測提供精確位置與姿態數據。
  設計關鍵：強化接地屏蔽與抗震動佈局，防止訊號干擾。
• 通訊鏈路 (RF / 衛星)：指令傳輸負責加密數據與圖像回傳。
  材料應用：使用 Low Dk/Df 高頻基材，降低 GHz 級訊號衰減，延長通訊距離。
• 電源管理：電壓穩壓將電池電壓精準轉換為各模組所需電力。
  穩定關鍵：優化去耦電容佈局，防止電壓波動導致系統重置。

重點技術：高速通訊匯流排的佈線要求

在一塊軍用無人機 PCB 上，各模組之間透過多種高速數位匯流排進行通訊：

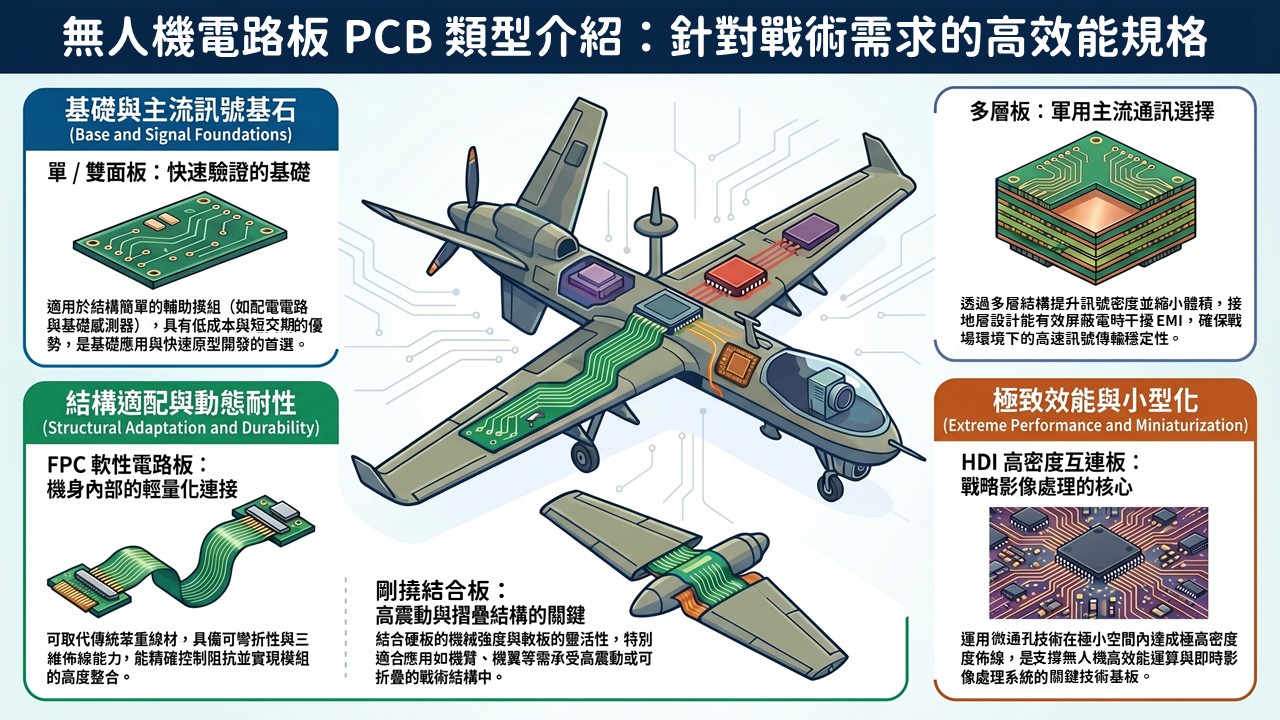

三、無人機電路板的類型：

軍用無人機依照不同的任務定位與機體尺寸，對 PCB 類型的需求也截然不同，為多樣化戰術需求設計各式規格：

• 單 / 雙面板：
  適用於結構簡單的輔助模組，如配電電路與基礎感測器。具備低成本、交期短的優勢，適合快速驗證與基礎應用。
• 多層板 (Multilayer PCB)：
  主流選擇。透過多層結構提升訊號密度並縮小尺寸，搭配接地層設計有效降低電磁干擾，確保高速訊號穩定傳輸。
• FPC 軟性電路板 (Flexible PCB)：
  可取代傳統線材，具備輕量化與可彎折特性，能實現三維佈線並提升阻抗控制精度，廣泛應用於機身內部連接與模組整合。
• 剛撓結合板 (Rigid-Flex PCB)：
  兼具硬板強度與軟板彎折性，適用於高震動或可折疊結構，如機臂、機翼與核心模組連接。
• HDI 高密度互連板 (HDI PCB)：
  透過微通孔技術，在有限空間內實現高密度佈線，是高效能運算與影像處理系統的關鍵基板。

四、軍用級製造挑戰：剛撓結合技術要點

在軍用環境中，PCB 不僅負責訊號傳輸，更需承受震動、G 力與極端溫差。其中，剛撓結合板的製程最具技術門檻，常見的主要挑戰如下：

1. 異材質漲縮控制 (CTE Mismatch)
   FR-4 與 PI 軟板因熱膨脹係數差異，容易在製程與焊接過程中產生層間位移或微裂縫。
   → 精印透過精密的預縮補償計算(Pre-shrinkage Compensation)，在光繪資料中提前補償材料漲縮量；同時採用改性樹脂 (Modified Resin)作為異材質接合層，有效提升接縫處的黏結強度與韌性，確保在 Z 軸反覆應力負荷下依然堅固穩定。
2. 高密度佈線與盲埋孔技術
   為整合多種模組，需採用盲孔與埋孔設計以提升佈線密度。
   → 透過「軟硬複合」工藝，精印能夠在三維空間中實現高密度導通。這不僅考驗 CNC 鑽孔的精準度 (孔位偏差需控制在 ±0.05mm 以內)，更考驗電鍍製程的孔壁一致性，確保訊號在多層板結構中傳輸零延遲、零損耗。
3. 三維應力與彎折可靠性
   飛行過程中的多方向應力，對軟板彎折區壽命影響顯著。
   → 在設計審查 (DFM Review) 階段，精印會主動協助客戶評估軟硬結合處的 R 角合理性與補強板 (Stiffener)的最佳擺放位置，防止在長期震動環境下發生金屬疲勞，確保電路板壽命符合軍用級的耐久規範。

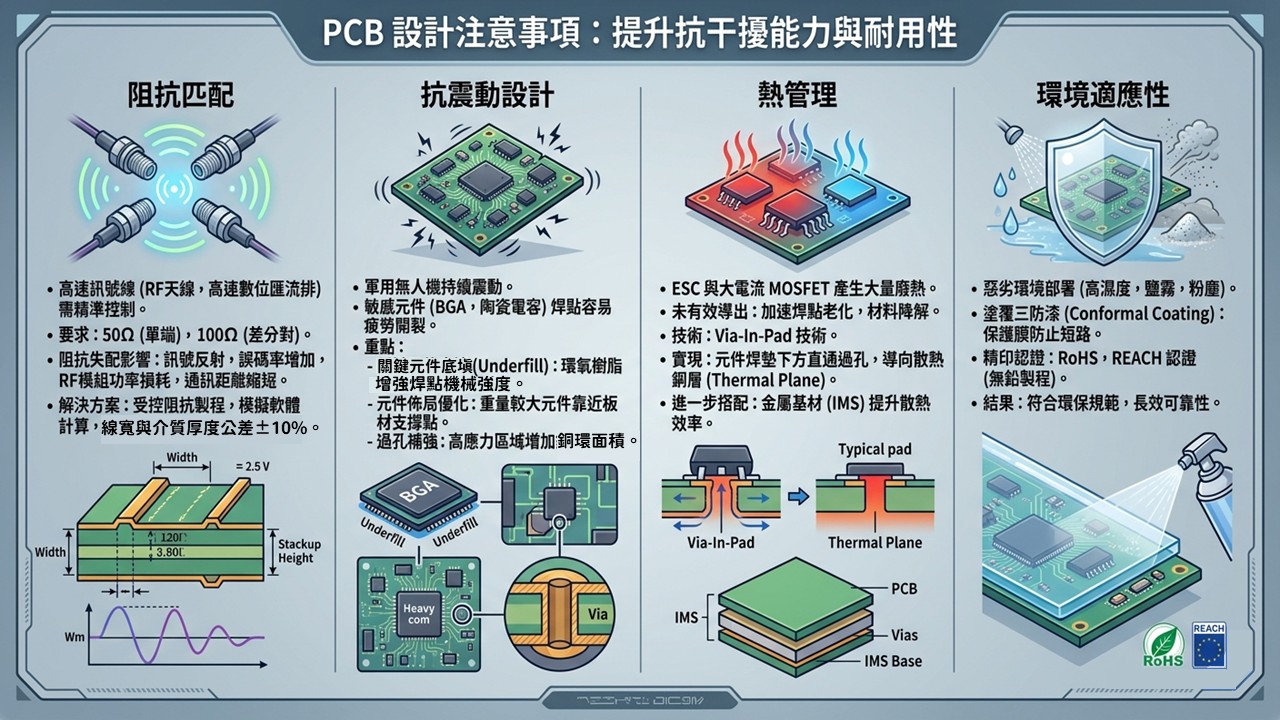

五、PCB 設計注意事項：提升抗干擾能力與耐用性

阻抗匹配 (Impedance Matching)

軍用無人機的高速訊號線——包括 RF 天線饋線、高速數位匯流排走線——均需精準控制線路阻抗，通常要求 50Ω (單端) 或 100Ω (差分對)。阻抗失配將導致訊號在接頭處發生反射，輕則增加訊號誤碼率，重則造成 RF 模組功率損耗，縮短通訊距離。精印透過受控阻抗製程，結合模擬軟體計算線寬與介質厚度，確保阻抗公差控制在 ±10% 以內。

抗震動設計

軍用無人機在執行任務過程中承受持續震動，敏感元件 (如 BGA 封裝晶片、陶瓷電容) 的焊點容易因震動疲勞而開裂。抗震動設計重點包括：

• 關鍵元件的底填 (Underfill)：在 BGA 晶片底部填充環氧樹脂，增強焊點的機械強度
• 元件佈局優化：重量較大的元件盡量靠近板材支撐點
• 過孔補強：高應力區域的過孔周邊增加銅環面積

熱管理 (Thermal Management)

ESC 與大電流 MOSFET 在運作時產生大量廢熱，若熱量無法有效導出，將加速焊點老化與材料降解。精印採用 Via-In-Pad 技術，在元件焊墊正下方設置直通過孔，直接將熱量導向散熱銅層 (Thermal Plane)，並可進一步搭配金屬基材 (IMS) 提升整體散熱效率。

環境適應性：三防漆與認證製程

軍用無人機可能在高濕度、鹽霧、粉塵等惡劣環境下部署。PCB 成品需塗覆三防漆 (Conformal Coating)，對電路板表面形成保護膜，防止潮濕與污染物導致短路。精印持有 RoHS 與 REACH 認證，採用無鉛製程，在符合國際環保規範的前提下，確保電路板具備足夠的長效可靠性。

六、適用於無人機的材料選擇：

材料決定了性能的上限。精印長期與全球頂尖材料商合作，針對軍用無人機的不同子系統，提供最適化的材料解決方案：

高頻通訊系統：Low Dk / Low Df 材料

高功率動力系統：High Tg 與厚銅工藝

軟性電路系統：聚醯亞胺 (PI) 基材

極端環境適應：無鹵素材料與金屬基材

七、關於軍用無人機 PCB 的常見問題 (FAQ)

Q1：為什麼軍用無人機 PCB 傾向於在台灣生產？
台灣製造具備「資安、品質、速度」三大絕對優勢：

• 技術保密：在可信賴的供應鏈中生產，確保國防設計不外洩。
• 軍規品質：擁有 ISO9001/UL 等國際認證，符合 IPC Class 3 的高穩定製程。
• 在地交期：台灣電子聚落完整，提供全球最快的樣品打樣與彈性試產。

Q2：使用剛撓結合板 (Rigid-Flex) 對無人機有什麼實質幫助？
不僅是節省空間，更是性能的提升：

• 極致減重：取代傳統導線與連接器，將機身重量降至最低，延長續航。
• 提升可靠性：減少機械連接點，大幅降低在劇烈飛行下的斷訊風險。
• 立體佈局：允許電路在狹窄機身內折疊，支撐更緊湊、更先進的結構設計。

Q3：精印如何滿足無人機的特殊規格與緊急需求？
我們深耕台灣 35 年，以技術實力作為後盾：

• 專業 DFM 審查：前期協助工程師優化佈線，避開製造瓶頸，縮短研發週期。
• 特殊工藝承載：專精 HDI、阻抗匹配、Via-In-Pad 與高層數軟硬結合板。
• 材料現貨優勢：與 Rogers、Isola 等大廠長期合作，特殊高頻基材無需漫長等待。
• 溝通零時差：在地業務與工程團隊即時回應，快速響應樣品與量產需求。

選擇正確的製造夥伴，決定任務成功的基礎

軍用無人機的 PCB 設計是一門高度整合材料科學、電氣工程與精密製造的複合學科。從材料的選擇到阻抗的控制，從剛撓結合的壓合製程到三維空間的應力管理，每一個環節的精確執行，都是確保無人機在最嚴苛環境下依然可靠運作的基石。

歡迎聯絡精印技術團隊，針對您的軍用無人機 PCB 需求進行深度技術諮詢。
